前言
金屬粉末涂料是指含有金屬顏料(如：珠光顏料、鋁銀粉、銅金粉等)的各種類型粉末涂料。隨著粉末涂料的發展和技術水平的提高，粉末涂料品種日益豐富和完善，金屬粉末涂料等高端粉末涂料也得到了很大發展。因其不僅具有突出的保護功能，而且具有燦爛絢麗、閃爍迷人的外觀裝飾性，很受市場歡迎。
隨著金屬粉末涂料用量的增長，人們對產品的質量要求也越來越高。本文將結合金屬顏料特性與金屬粉末涂料實際生產經驗，探討如何在現有條件下提高金屬粉末涂料生產穩定性，以便提高產品質量，不妥之處謹請同行同仁指正。
1 金屬粉末涂料常用金屬顏料
1.1珠光顏料
珠光是天然云母薄皮外覆蓋金屬氧化物而產生的珍珠光澤的新型顏料，依靠光線折射、反射、透射來表現色彩與光亮，使涂膜外觀更加燦爛亮麗、光麗照人。
珠光粉隨其顆粒的大小不同，在使用中表現出不同的效果?？偟膩碚f，顆粒越大，閃爍效果越強，而對底色的遮蓋力越弱;反之顆粒越小，對底色的遮蓋力越強，光澤越柔和。但是珠光粉粒徑過粗會導致涂膜表面出現砂礫，影響涂膜的平整性，因此粗珠光不易加量過多。
1.2鋁粉
鋁粉因具有銀白色金屬光澤，所以俗稱鋁銀粉或銀粉，其化學成份實為“鋁”，而并非“銀”。主要分浮銀和非浮銀兩大類。(1)浮銀由硬脂酸處理，具有漂浮性，易聚集在涂膜表層，易受到腐蝕性介質的影響，其粒徑越小金屬感越強，遮蓋力也越強，但添加量過高時易產生吐粉和堵塞槍頭的現象，因此對于粒徑小于10um的浮銀，添加量不宜超過1%。(2)非浮銀通常有二氧化硅包膜、丙烯酸樹脂包膜等，能夠均勻地、平行地分布在整個涂膜在中，因為鋁粉被樹脂包裹，所以具有良好的抗氧化性、耐磨性、較好的耐候耐酸堿性，且無手印。非浮銀涂膜表面亮澤，且顏色可從底粉來調節，但添加量較浮銀大，金屬效果無浮銀強。
1.3銅金粉
銅金粉色澤純正亮麗、金屬感強烈，但其耐候與耐溫性能較差，目前很少用在鋁型材用戶外粉末涂料中。
1.4金屬顏料在粉末涂料中的使用
金屬粉末涂料配方組成與普通粉末涂料相似，配方設計遵循制造簡單、噴涂穩定的、性能優異的原則。
金屬粉末涂料配方設計時，金屬顏料的種類越少越好，金屬顏料的用量以最少的量達到最優異的遮蓋力為宜。為了達到某種金屬效果、提高涂膜性能或控制成本，配方設計可以根據金屬顏料的粒徑與性能，采用珠光粉與珠光粉、珠光粉與銀粉、銀粉與銀粉混合搭配。由于浮銀未經改性處理，其耐堿性很差，不宜單獨使用。珠光粉與銀粉混合搭配使用時，用量不易超過1.5%。

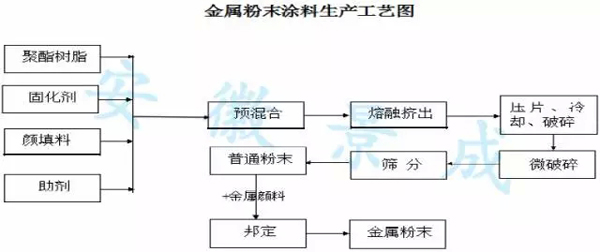

由于大部分金屬顏料在擠出過程中會破壞、打碎其結構，從而使得金屬效果不明顯或無金屬效果，因此金屬粉末涂料主要是用金屬顏料與普通粉末涂料干混，通過邦定工藝使其粘結，達到閃爍的金屬裝飾效果，金屬粉末涂料的生產流程如下圖：
